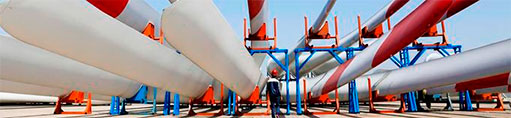

保定天久風電技術服務有限公司成立于2016年12月27日，是一家集風電機組葉片維修維護、風電機組葉片運輸與吊裝、風電機組葉片檢測、風電機組葉片技術服務、技術咨詢與培訓于一體的專業風電科技公司，擁有一整套專業技術標準和施工方案，力創為客戶提供最優質的服務。
保定天久風電技術服務有限公司注冊資金1000萬元，擁有數輛排故及運輸車輛，多套高空爬升維修設備，同時擁有各種葉片檢測設備；公司從創建伊始便致力于做一個專業從事風輪葉片維修維護專業化公司，公司技術人員擁有多年葉片研發設計經驗，熟悉各葉片生產廠家產品設計形式及結構，能夠?qū)Ω餍吞?hào)葉片的損傷出具一套完整的技術處理方案；公司擁有一套完整的質量控制程序，從技術方案制定，到材料的選擇及施工過程都有嚴格的質量要求，能夠有效的保證服務質量；同時公司擁有風場維護維修技術過硬、作風頑強反應迅速的專業團隊，擁有數十名操作技工，全部經過專業的技能培訓，均擁有高空作業證，業務精通，素質過硬，并且擁有多么年葉片制造經驗，及三年以上的高空作業經驗，足以勝任各種惡劣環境下的工作。

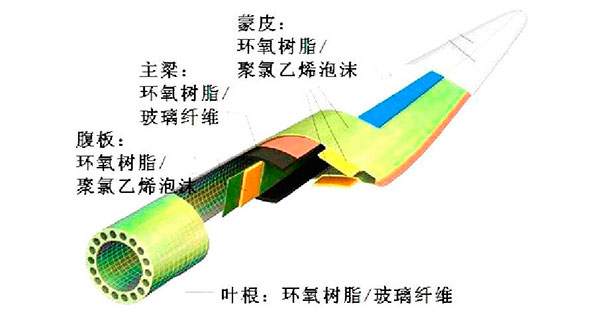

公司技術團隊由多年從事葉片設計、葉片工藝和質量的人員組成，具有多年葉片的設計經驗，能夠?yàn)榭蛻?hù)提供葉片氣動優化、結構設計、載荷計算、疲勞可靠性、強度校核、測試方案制定等優質的服務。

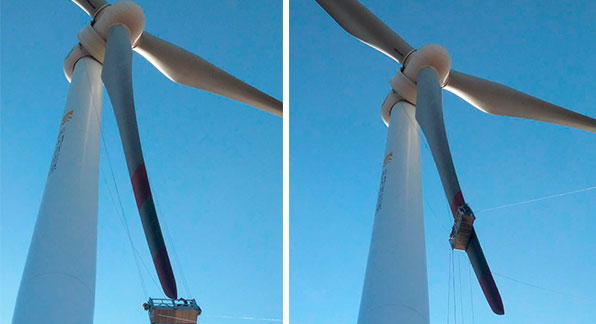

公司具備對現有機組葉片進行改進的能力，能夠使葉片運行更加高效、可靠。 葉片除冰技術：通過在葉片上安裝加熱裝置、防雷系統和控制系統，避免由于前緣結冰造成葉片損傷和電量損失； 安裝渦流發生器：對于高海拔地區由于空氣密度低而導致葉片失速，無法達到預期的效果，通過在葉根和中部區域安裝渦流發生器來增加葉片的發電量； 葉片加長改造：通過加長葉片使風輪掃風面積加大，有效的提高機組在低風速區域的發電量； 葉片降噪處理：通過安裝降噪條可有效降低噪聲，用于解決居住區風輪機組噪音過大的問題。

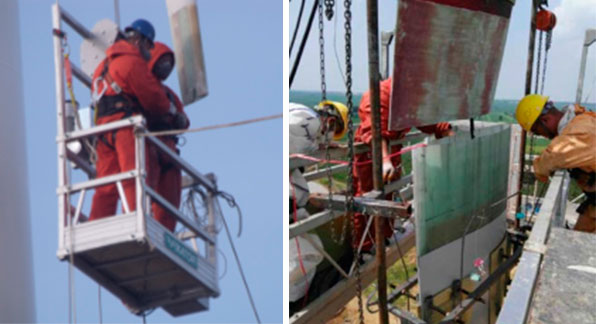

公司技術人員和維修人員熟悉各種葉片的結構，同時具有多年的葉片損傷維修經驗，可以對各種葉片的損傷進行修復及進行必要的加固，確保修復葉片的使用年限。
如：主梁開裂、結構膠開裂、前緣損傷、葉尖雷擊等

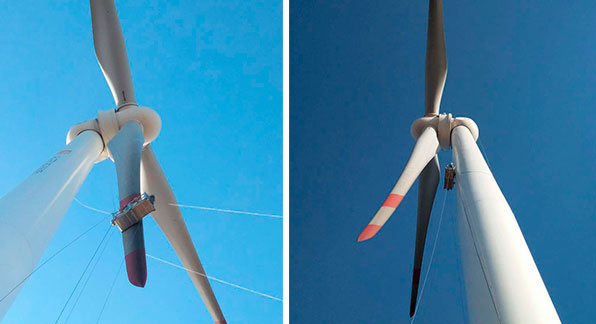

葉片進行周期性、預防性維護對保證風電機組正常運行起到了關鍵作用，花少些的時間和費用及時維護，或?qū)Πl(fā)現的初期問題苗頭進行維修，可以避免日后高額的維修費用、減少停機造成的經濟損失

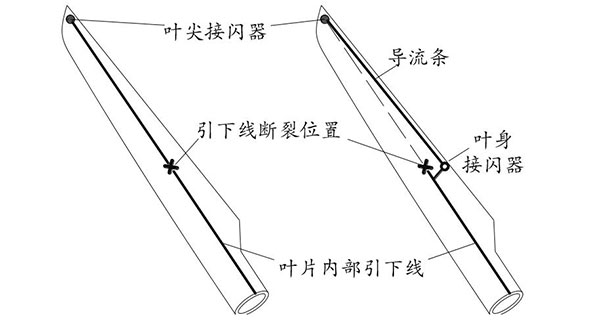

遭受雷擊是葉片毀壞的主要原因之一。如果葉片有砂眼,下雨時就會積水，在受到雷擊的時候這些水分會瞬間蒸發，產生的蒸汽壓力會使葉片爆炸或裂開，這對機組來說是災難性的、致命的。我們雖然無法控制雷擊這種自然現象，但是我們對避雷系統進行全面升級，重新鋪設金屬網及波導線的方式，同時將葉尖的排水孔里的雜質清理干凈，就能最大限度的保護葉片，減少葉片遭受雷擊

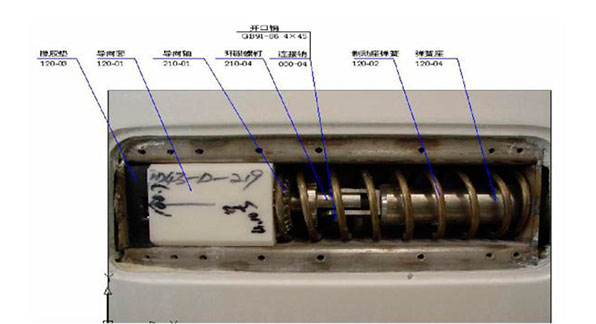

公司技術人員曾參與600KW及750KW定槳距葉片的設計，非常熟悉制動系統的結構形式和工作原理，可以對葉片中出現的問題給出有效、可行的解決方案。 如：葉尖更換、葉尖收不到位、液壓缸漏油、制動系統零部件更換、制動機構系統的調試與復位等與制動系統相關的所有問題。
22
2020-04
風機葉片

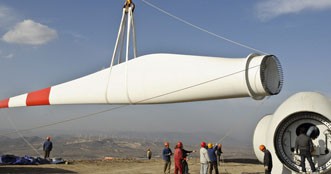

風機葉片，是風力發電機的核心部件之一，約占風機總成本的15%-20%，它設計的好壞將直接關系到風機的性能以及效益。 1888年美國人Charles F. Brush建造了第一臺用于發電的風機，其風機葉片采用平板設計，效率較低。1891年丹麥人Poul LaCour在設計風機葉片時，引入了空氣動力學概念，從而開創了風機葉片更為科學的設計方法。經過百年來的發展，風機葉片不論從結構、造型，還是制造材料都發生了極大的改變。隨著風機單機裝機容量的增加，風機葉片的直徑也不斷上升。據數據統計顯示，風機葉片直徑每增大6%，風能利用率可增加約12%?，F(xiàn)有的2兆瓦風機葉片直徑可達80m。然而風機葉片直徑的增大也會帶來制造方面的困難，同時葉片的運輸安裝成本也將大大提升。
06
2017-12
風機葉片各年受損狀況分析
風機正常運行情況下，葉片會在不同年限出現下列相應受損狀況： 兩年：膠衣出現磨損、脫落現象，甚者出現小砂眼和裂紋。 三年：葉片出現大量砂眼，葉脊迎風面尤為嚴重，風機運行時產生阻力，事故隱患開始顯示。 四年：膠衣脫落至極限，葉脊可能出現通腔砂眼，橫向細紋及裂紋出現，運行阻力增加，葉片防雷指數降低。 五年：是葉片損毀事故高發年限，葉片外固定材料已被風砂磨損至極限，葉片粘合縫已露出。葉片如同在無外衣的狀態下運轉，橫向裂紋加深延長。這種狀態下，風機的每次停車自振所發生的彎扭力，都有可能使葉片內粘合處開裂，并在橫向裂紋處折斷。通腔砂眼在雨季造成葉片內進水，濕度加大，防雷指數降低，雷擊葉片事故出現。 六年：某些沿海風機葉片已磨損至極限，葉片迎風面完全是深淺不均的砂眼，阻力增加，發電量下降。此時葉片外固合材料已完全磨盡，只是依靠自身的內固合在險象中運轉，隨時都可能發生事故。
06
2017-12
漲知識！7種風電風機葉片成型工藝
風能作為一種綠色環保型能源是可再生能源中最具開發潛力的一種。隨著風電技術的發展與日趨成熟，機型已達到5MW以上，葉片長度超過60米。葉片是風力發電機組關鍵部件之一，具有尺寸大，外形復雜，精度要求高，對強度、剛度、和表面光滑度要求高等特點。 復合材料在風機葉片的制造中具備很多優勢。制造工藝主要有手糊成型、模壓成型、預浸料成型、拉擠成型、纖維纏繞、樹脂傳遞模塑以及真空灌注成型等工藝。 1、手糊工藝 手糊是生產復合材料風機轉子葉片的一種傳統工藝。在手糊工藝中，將纖維基材鋪放于單模內，然后用滾子或毛刷涂敷玻璃布和樹脂，常溫固化后脫模。手糊方法可用于低成本制造大型、形狀復雜制品。因?yàn)樗槐厥芗訜峒皦毫Φ挠绊?。使用?jiǎn)單的設備和模具即可，另外相對于其他可行性方案成本更低廉。 手糊工藝生產風機葉片的主要缺點是產品質量對工人的操作熟練程度及環境條件依賴性較大，生產效率低和產品質量均勻性波動較大，產品的動靜平衡保證性差，廢品率較高。特別是對高性能的復雜氣動外型和夾芯結構葉片，還需要粘接等二次加工，粘接工藝需要粘接平臺或型架以確保粘接面的貼合，生產工藝更加復雜和困難。 手糊工藝制造的風力發電機葉片在使用過程中出現問題往往是由于工藝過程中的含膠量不均勻、纖維/樹脂浸潤不良及固化不完全等引起的裂紋、斷裂和葉片變形等。 stg~l，手糊工藝往往還會伴有大量有害物質和溶劑的釋放，有一定的環境污染問題。手糊是一種已被證明的生產復合材料葉片工藝方法，但由于其產量低及部件的不連續性以及很難實現結構復雜，力學性能要求高的大型產品，促使人們將研究重點轉移至其他生產方法。 2、模壓成型 模壓成型工藝首先將增強材料和樹脂置于雙瓣模具中，然后閉合模具，加熱加壓，然后脫模，進行后固化。這項工藝的優點在于纖維含量高和孔隙率低，并且生產周期短，精確的尺寸公差及良好的表面處理。 然而，模壓成型適用于生產簡單的復合材料制品如滑雪板，很難制造包括蒙皮、芯材和梁的葉片等復雜形狀部件。盡管可以改進模壓成型工藝設備，但要改進能承受20-40米跨度壓力的加熱模要求很大的資本投入。 模壓成型生產的部件具備高纖維含量和高強度/質量比，但以低成本方式制造復雜幾何形狀的葉片有一定困難。 3、預浸料鋪放工藝 預浸料方法依其所使用的預浸增強材料而得名。在這種工藝中，部分固化樹脂和增強材料鋪放在單模中，加熱固化。為了避免富樹脂區的出現和排除存氣空隙，需要預浸料中的樹脂由足夠的溢出量，目前，市場上商業化的預浸料一般需要較高的固化溫度（90-110%）。使用預浸料的主要優勢是在生產過程中纖維增強材料排列完好，因此可以制造低纖維缺陷以及性能優異的部件。碳纖維預浸料廣泛應用于航空業中，因?yàn)樗麄兛梢杂脕?lái)制造復雜結構的部件。 選擇預浸料生產風機葉片的主要缺陷是成本高。這種材料通常比普通樹脂和增強材料貴5一10倍。另外，由于預浸料是以手工方式鋪放的，與手糊相比，同屬勞動密集型，產量低。 預浸料是生產復雜形狀結構件的理想工藝，預浸料在國外運用非常廣泛，其工藝及設備也發展到成熟階段。實際生產中，由于葉片的蒙皮、主梁、根部等各個部位的力學性能及工藝的要求各不相同，因而，在不影響性能的條件下，為了降低成本，不同部分使用不同的預浸料。 4、拉擠工藝 拉擠成型工藝一般用于生產具有一定斷面，連續成型制品的生產中。這種連續成型工藝中，增強材料通過樹脂浸膠槽，固化成型。拉擠制品的纖維含量高，質量穩定，由于是連續成型易于自動化，適合大批量生產。而且，產品無須后期休整，質量一致，無須檢測動平衡，成品率95%。與其他工藝成本相比，可降低40%。 盡管拉擠工藝具備很多優勢，但在風機葉片的制造中也存在缺陷。拉擠工藝曾經成功制造立軸風機葉片以及一些小型水平軸風機葉片，卻不可能制造變截面的風機葉片，I型梁和其他實體截面對于拉擠工藝只是小挑戰，而中空部分包括梁和芯材才是難點。 由于拉擠工藝當前不能制造截面變化較大的復雜形狀部件，因此大型自動化設備的成本是拉擠工藝應用的另一個考慮因素。因此，拉擠成型工藝在小型風機葉片生產中有較大的應用潛力。 5、纖維纏繞 纖維纏繞主要用于制造容器和管道，工藝中連續纖維浸入浸膠槽后在機器控制的芯模上進行纏繞。纏繞工藝可控制纖維張力、生產速度及纏繞角度等變量。 纖維纏繞能夠制造不同尺寸及厚度的部件。纏繞工藝應用于葉片生產中的一個缺陷是在葉片縱向不能進行纏繞，長度方向纖維的缺乏使葉片在高拉伸和彎曲載荷下容易產生問題。另外，纖維纏繞產生的粗糙外表面可能會影響葉片的空氣動力學性能，所以必須進行表面處理。 最后，芯模及計算機控制成本很大。很明顯，纖維纏繞的特點適用于容器及管道，而在葉片生產中會產生額外的成本。 6、樹脂傳遞模塑（RTM） 樹脂傳遞模塑工藝屬于半機械化的復合材料成型工藝，工人只需將設計好的干纖維預成型體放到模具中并合模，隨后的工藝則完全靠模具和注射系統來完成和保證，沒有任何樹脂的暴露，并因而對工人的技術和環境的要求遠遠低于手糊工藝并可有效地控制產品質量。 RTM工藝采用閉模成型工藝，特別適宜一次成型整體的風力發電機葉片（纖維、夾芯和接頭等可一次模腔中共成型），而無需二次粘接。與手糊工藝相比，不但節約了粘接工藝的各種工裝設備，而且節約了工作時間，提高了生產效率，降低了生產成本。同時由于采用了低粘度樹脂浸潤纖維以及采用加溫固化工藝，大大提高了復合材料質量和生產效率。 RTM工藝生產較少的依賴工人的技術水平，工藝質量?jī)H僅依賴確定好的工藝參數，產品質量易于保證，產品的廢品率低于手糊工藝。RTM在葉片生產中的限制因素首先是成本。RTM的模具設備非常昂貴。另外，由于RTM屬于閉模工藝，很難預測樹脂流動狀況，容易產生不合格產品。 7、真空灌注成型工藝 真空灌注成型工藝是將纖維增強材料直接鋪放在模具上，在纖維增強材料頂上鋪設一層剝離層，剝離層通常是一層很薄的低孔隙率、低滲透率的纖維織物，剝離層上鋪放高滲透介質，然后用真空薄膜包覆及密封。真空泵抽氣至負壓狀態，樹脂通過進膠管進入整個體系，通過導游管引導樹脂流動的主方向。 導流布使樹脂分布到鋪層的每個角落，固化后剝離脫模布，從而得到密實、含膠量低的鋪層。真空灌注成型工藝是風機葉片制造商的理想選擇，與標準RTM相比，節約時間，機揮發物非常少，改善了勞動條件，減少操作者與有害物質接觸，滿足人們對環保的要求，改善了工作環境，工藝操作簡單。同時，真空輔助可充分消除氣泡，降低產品孔隙率，有效控制產品含膠量。 產品質量穩定性高、重復性能好。制品表觀質量好，相同鋪層而厚度薄，強度高，相對于手糊成型拉伸強度提高20%以上，該工藝對模具要求不高，模具制作簡單，與傳統RTM工藝相比，其模具成本可降低50-70%。 隨著風電事業的蓬勃發展，復合材料風機葉片向復雜化，大型化的方向發展。各種工藝在風力機葉片制造中得到應用。根據不同的風力機葉片的特點，合理地采用適合的工藝以獲得低成本高質量的風力機葉片。
22
2020-04
風機葉片檢測有了新技術
據最新預測，到2030年全球風電總產能將達到2110吉瓦，占電力總供應量的20%。因此，需要效率更高、更可靠、壽命更長的風電機組。葉片是風電機組關鍵部件之一，其造價占整機造價的15%—20%左右，同時，葉片也是風電機組中最容易受到損傷的部件之一。一旦受損，常額外造成數百萬元的運行維護費用。 據業內人士介紹，風電葉片的故障源頭有三個：一是原材料問題，二是制造或者工藝缺陷，三是設計因素。而就故障種類來看，則是以結構脫落占主體。 “風電機組葉片運轉5年左右，起到外固合保護作用的膠衣已被風沙抽磨至最低固合力點，原始葉片粘合縫從外觀上已清晰可見，此時葉片完全依靠?jī)?nèi)粘合來運轉。由于原始葉片彎曲、扭曲的內粘合受粘合面不均勻、受力點不均，風電機組的每一次彎曲、扭曲和自振，都可能造成葉片的內粘合縫處自然開裂。尤其是葉片的迎風面葉脊處，是葉片受損最嚴重的部位，自然開裂率最高?！币晃伙L(fēng)電場運維人員表示，“如果風場巡視未發現開裂現象，風電機組繼續運轉，葉片折斷、摔落現象極有可能發生，造成嚴重事故?！? 對于風電葉片故障來說，最好的運維方式就是提前預防。這不僅體現在風場后期的定檢、巡檢，更重要的是要在葉片的生產制造環節就要杜絕原材料的缺陷。 德國弗勞恩霍夫應用固體物理研究所（IAF）日前開發了一個用于葉片材料質量控制的掃描檢測裝置，就可以更好地為葉片材料把關。 據介紹，該裝置具有三方面特點：一是可以檢測識別復合材料的缺陷。在葉片制造中，需將近百層玻璃纖維有序?qū)盈B，層間多用環氧樹脂粘接。質控難點在于，在粘接之前，玻璃纖維層要保持平整光滑、沒有起伏。采用紅外熱成像儀可進行大面積表面檢測，而IAF研制的裝置則可以更精確地進行深層檢測，且可用于檢測超聲方法不適用的部位。 二是橫截面檢測精度達到毫米級。材料掃描器的核心是一個高頻率的雷達，專用軟件可將發送和接收信號處理為可視化結果，從而能夠識別葉片橫截面毫米范圍內的缺陷，比傳統方法更準確。這個雷達模塊采用砷化銦鎵半導體技術，重量輕、結構緊湊，體積只有香煙盒大小，可通過互聯網輸出測量情況。 三是通過縮短停機時間，降低維護成本。目前，主要通過專家敲擊來判斷葉片是否受損。用這種自動化的雷達技術輔助，可以顯著減少停機時間，從而節約開支，尤其適用于人工 維護難度大的、耗時費力的海上風電機組。據稱，這種雷達掃描裝置同樣可以用于采用輕型復合材料的波音787、空客A350等新型飛機制造的檢測中。 據悉，該技術有望在2017年德國漢諾威工業博覽會上展出。
06
2017-12
風電葉片的常見缺陷及其傳統無損檢測
風能是一種可再生能源，近年來隨著風能穩定性的提高和風電葉片成本的進一步降低，這種綠色能源得到了快速的發展。風電葉片是風電系統的核心部分，它的轉動可以將風的動能轉化為可用能源。風電葉片一般都是由碳纖維或玻璃纖維增強復合材料制備，在生產和使用過程中不可避免地會出現缺陷和損傷，因此無論是生產過程中的質量檢測，還是使用過程中的跟蹤檢測都顯得十分重要。無損檢測技術和風電質量檢測技術也成為了風電葉片生產和使用過程中非常重要的技術。 1.風電葉片的常見缺陷 風電葉片在生產過程中產生的缺陷可能會在后續風力系統正常運作過程中發生變化，從而造成質量問題，其中最為常見的缺陷就是葉片上的微小裂紋（通常產生在葉片的邊緣、頂部或者尖端處）。而造成裂紋的原因主要來源于生產過程中的缺陷，如脫層等，通常發生在樹脂填充不完善區域。其他缺陷還有表面脫膠、主梁區域脫層和材料內部的一些孔隙結構等，見圖1。 圖1.風電葉片存在的缺陷種類 2.傳統無損檢測技術 2.1目視檢測 目測法被廣泛用于航天飛機或橋梁上的大尺寸結構材料的檢測。由于這些結構材料的尺寸都非常大，所以目視檢測所需的時間會比較長，此外檢測的準確度也依賴于檢測人員的經驗。由于一些材料屬于“高空作業”領域，因此檢測人員工作的危險性較高。在檢測過程中檢測人員一般會配備一個長鏡頭的數碼相機，但是長時間的檢測過程會造成眼睛疲勞。目測法可以直觀的檢測到材料表面的缺陷，但是內部結構的缺陷卻無法檢測到，因此還需要其他有效的手段來評價材料內部的結構。 2.2超聲及聲學檢測技術 超聲波和聲波無損檢測技術是最常用的風電葉片檢測技術，可細分為超聲回波、空氣耦合超聲波、激光超聲波、實時共振光譜技術以及聲發射技術等。迄今為止，這些技術都已經被用于風電葉片的檢測。 （1）超聲回波技術 超聲回波技術是一種常用的無損檢測技術，檢測的原理也十分簡單，短脈沖的超聲信號施加到目標區域，然后信號經過散射和反射之后被檢測到，通過信號處理獲取圖像數據。而檢測區域的深度則由信號結構的時間來確定，因此該技術可以有效地檢測碳纖維和玻璃纖維增強復合材料的厚度。Juengert A等利用超聲回波技術檢測玻纖增強復合材料的結合區域。超聲波經過材料后會形成回波，如果樹脂和纖維結合不是很好的，信號會很明顯也很快被檢測到；反之，信號則會出現延遲或者消失。對于高阻尼材料需要施加高電壓脈沖，高頻波相比低頻波更加容易衰減，因此對于高阻尼材料低頻波更加有利于檢測，不同的聲波匹配不同的尺寸的缺陷，因此選取合適頻率的波長取決于材料的阻尼性能和測試的分辨率兩方面的因素。 此外還可以將風電葉片浸沒在水中進行聲波檢測，利用不同的聲波轉換器（聚焦2.2 MHz和平面00KHz），可以有效地檢測材料內部存在的缺陷尺寸。 在現有研究的基礎上人們還開發出二維超聲無損檢測系統，可隨身攜帶，通過信號處理對數據進行圖像化，從而精確的檢出缺陷區域，并對風電葉片進行維護，這樣可以節約大量的時間。 （2）導波檢測 導波檢測也屬于無損檢測范疇，是通過機械力沿內部結構傳播，傳播距離長，衰減較小。導波傳遞過程中遇到缺陷區域會產生散射和反射信號，一般對回波進行測試或者對間歇脈沖進行測試，而收集的信號主要包括信號收集時間和振幅等，根據這些獲取的信號就可以獲得缺陷的信息。長程超聲測試主要采用低頻率的導波來檢測玻纖增強風電葉片。測試設備主要由低頻信號發生器、單軸信號掃描器和信號接收轉化器構成。信號轉化器為PZT類型，需要使用耦合劑。該技術應用于風電葉片監測過程中也存在著不足之處，主要是因?yàn)椴牧蟽?nèi)部的各向異性和生產過程造成的不均一性增加了測試過程中波的衰減和散射。 （3）超聲相控陣/超聲線陣列 相比傳統的超聲轉換裝置，相陣列超聲檢測裝置由16～256個小的脈沖發生裝置組成。一個相控陣超聲檢測系統通過高端的計算機設備來控制和運行不同的元件，然后進行檢測和收集回波信號。相比傳統的缺陷檢測，相控陣檢測系統可以通過不同的路徑來完成信號收集，因此增加了檢測的靈活性和有效性。 （4）空氣耦合超聲檢測 空氣耦合超聲檢測和普通超聲波的傳遞過程一樣，唯一的區別在于耦合介質的不同，空氣耦合超聲檢測過程中，空氣取代了水和凝膠介質。該檢測技術是一種無接觸的測試技術，可以有效地消除水和凝膠在測試過程中帶來的微小變動，因此該技術的測試校準和檢測過程都較快。 （5）激光超聲檢測 激光超聲技術出現于1960年，此后被用于材料的無損檢測。激光超聲檢測技術的圖像可以在單一點進行激發產生超聲波，從而造成超聲波在材料內部傳遞，反映出不同區域的內聚結構。此外還可以通過對多點進行激發掃描獲取測試圖像。超聲波可以在高能脈沖激光的激發下獲取。Park B等利用該技術實現了對風電葉片脫層和脫膠現象的可視化檢測，該檢測技術在脫層區域存在信號衰減現象，相應的測試數據見圖2。 圖2. 激光超聲檢測風電葉片獲取的數據;左圖為累積信號模式，右圖為標準模式 該技術存在著明顯的優點： （1）不需要額外安裝傳感器； （2）可以在惡劣環境下快速完成檢測； （3）可視化的圖像數據且可以完成自動檢測。
06
2017-12
風電機組葉片缺陷的無損檢測方法
風能是綠色的可再生能源，有良好的發展前景。我國可開發的風能潛力巨大，資源豐富，總的風能可開發量約有1000—1500GW，?可見，風電有潛力成為未來能源結構中重要的組成部分。因此，風力發電的發展也備受關注，而風機葉片是風電機組的重要組成部分，一般由玻璃纖維復合材料制成，因其制造工藝的復雜性，在成型過程中難免會出現缺陷；另外，由于工作環境的惡劣性與工況的復雜多變性，在運行過程中也會出現不同程度的損傷。武漢科技大學材料與冶金學院的劉雙等研究人員通過對文獻的調研了解到，目前，對于風機葉片缺陷的無損檢測方法主要有X射線、超聲波、聲發射、光纖傳感器、紅外熱成像檢測技術等。但每種檢測方法都具有各自的優點和使用局限性，而且并沒有完善的標準來規定檢測方法的適用階段。 【風機葉片的損傷和缺陷分析】 風機葉片產生缺陷的原因是多方面的，在生產制造過程中，會出現孔隙、分層和夾雜等典型缺陷。孔隙缺陷主要是由于樹脂與纖維浸潤不良，空氣排擠不完全等因素造成；分層缺陷主要是因?yàn)闃?shù)脂用量不夠，二次成型等;夾雜缺陷的產生主要是由于加工過程中的異物混入。 此外，葉片在運輸和安裝過程中，由于葉片本身尺寸和自重較大而且具有一定的彈性。因此，一定要做好保護葉片的工作，以防產生內部損傷。值得注意的是，風機在運行過程中葉片也會出現不同程度的損傷，其主要形式有裂紋、斷裂和基體老化等，外界沖擊是產生裂紋的主要原因，斷裂通常是由缺陷損傷累積引起的，風機在正常運行情況下葉片不會發生突然斷裂，而基體老化是由于風機葉片長期工作在沙塵、雨水和鹽霧腐蝕的惡劣條件下。 【無損檢測方法的比較與分析】 X射線檢測技術 對于風電葉片而言，何杰等研究人員通過實驗驗證了X射線技術是檢測風電葉片中孔隙和夾雜等體積型缺陷的良好方法，可以檢測垂直于葉片表面的裂紋，對樹脂、纖維聚集有一定的檢測能力，也可以測量小厚度風電葉片鋪層中的纖維彎曲等缺陷，但對風電葉片中常見的分層缺陷和平行于葉片表面的裂紋不敏感，文獻中對孔隙和夾雜等缺陷進行了檢測，從實驗結果中可以觀察到缺陷的存在，可滿足葉片出廠前的檢測，能夠進行定性分析。 中北大學電子測試國防重點實驗室的研究人員將X射線與現代測試?yán)碚撓嘟Y(jié)合，在數字圖像處理階段，通過小波變換與圖像分解理論，將一幅圖像分解為大小、位置和方向都不同的分量，改變小波變換域中的某些參數的大小，實時地識別出X射線圖像的內部缺陷。朱省初等研究人員通過試驗驗證了不同工藝條件下的缺陷檢出情況，并表明進行射線探傷的工藝管理是非常必要的。綜上可知，在實驗條件下，X射線技術可實現對風機葉片的缺陷檢測。 對于在役風機葉片，由于受現場因素的影響及高度的限制，使用X射線檢測方法很難實現現場檢測，但對于風機葉片的體積缺陷有一定的檢出能力，由于受葉片尺寸的限制，該方法還未廣泛的應用于葉片的全尺寸檢測。 超聲波檢測技術 超聲波檢測技術比較適用于風機葉片成型后的檢驗，此時，風機葉片還未安裝，檢測的目的是為了保證風機葉片的出廠質量；利用超聲波檢測技術可以有效地檢測厚度變化，能夠顯示出產品的隱藏故障，如分層、夾雜、氣孔、缺少膠粘劑以及粘結處粘結不牢等缺陷，從而可大幅度降低葉片失效的風險。由于復合材料結構具有明顯的各向異性，會產生反射、散射及衰減的影響，使得超聲波在復合材料多層結構中的傳播變得復雜，針對風機葉片結構的超聲波檢測方法主要有脈沖回波法和空氣耦合超聲導波法。 由于該方法檢測周期長，對不同類型的缺陷需使用不同規格的探頭，在檢測過程中需使用耦合劑，也是局限性所在。所以，對于實時的動態監測，超聲波檢測技術很難實現，但可以進行出廠前的靜態檢測，對于缺陷存在的區域會形成反射脈沖，因此，可以判斷出缺陷產生的位置。 聲發射檢測技術 聲發射檢測技術可對裂紋的萌生和擴展進行動態監測，進而，能夠有效檢測出風機葉片結構的整體質量水平，評價缺陷的實際危害程度，可預防意外事故的發生。在檢測過程中，接收的信號是缺陷在應力作用下自發產生的，但在實際應用中，由于聲發射對環境因素十分敏感，因此對監測系統會造成干擾，影響檢測的準確性，所以很難對缺陷進行定量分析，但是能夠提供缺陷在應力作用下的動態信息，對于壽命評估有一定的優勢，可對葉片進行安全評價。 該方法與超聲波法相比，在檢測靜態葉片質量方面沒有優勢；然而，由于該技術其對被檢件的接近要求不高，因而比較適用于在役風機葉片的實時監測，采用多傳感器長距離布置的方式，能夠接收到葉片在運行過程中所產生的聲發射信號，通過后處理，可以獲得損傷部位的動態信息。采用該方法對葉片進行監測，主要是因?yàn)槿~片在運行過程中，會受到外力作用，進而產生應力集中現象，缺陷處在外力作用下會自發的產生信號，這樣就能夠判斷出缺陷產生的位置。 光纖傳感器技術 在風機葉片的關鍵位置埋人光纖傳感器陣列，探測其在加工、成型及服役的動態過程中內部應力、應變的變化，并對外力、疲勞等引起的變形、裂紋進行實時監測，可實現對風機葉片的狀態監測與損傷評估。 光纖具有體積小、重量輕、靈敏度高、抗電磁干擾等特點，本身既是傳感器，又能傳輸光信號，易于埋在構件中而不影響構件整體的強度，而且光纖可對內部結構參數的變化進行連續實時的安全檢測，可探測出各種原因造成的材料與結構內部損傷，因此，該方法具有很好的發展前景，但由于光纖傳感器存在性能穩定性及價格方面的問題，使其在應用中受到很大的限制。 紅外無損檢測技術 國內不少研究和文獻的調研說明，紅外熱成像檢測技術能夠檢測出玻璃纖維制葉片的幾種典型缺陷。并且，缺陷尺寸越大、深度越淺，冷卻過程中形成的最大表面溫差越大，使用紅外熱成像儀越容易進行檢測，對于制造風力機葉片的玻璃纖維增強復合材料，熱成像技術是一種比較適用的無損檢測方法，尤為適用于常見的分層和滲膠類型的缺陷。 該方法與其他檢測方法相比，具有非接觸、可大面積遠距檢測以及操作簡單和易于實時觀察等特點，更加適用于風機葉片的現場檢測；但由于受到塔筒的高度限制，在現場檢測中有一定的局限性，考慮到光線的照射以及葉片表面溫差較小等因素，這都會對檢測結果造成不利影響，對于缺陷的檢出和定性分析有一定難度。所以，該方法在應用方面還有待進一步的開發研究，研究意義較大。
